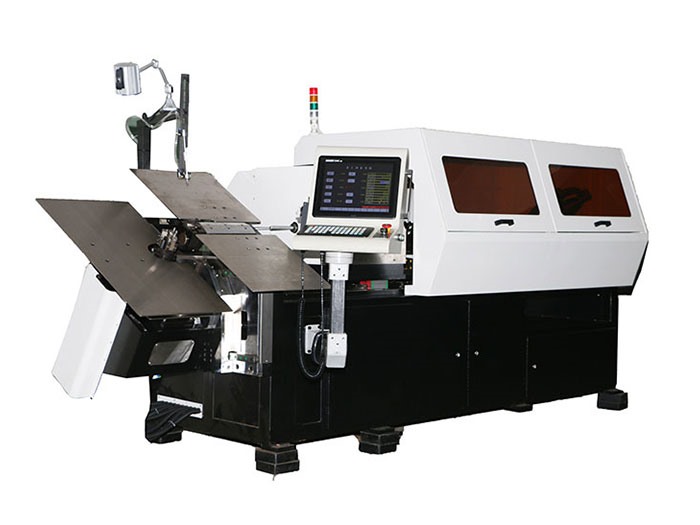

型号:AOG-70-10A线材折弯机
加工线径:600N/mm² ∮2.0mm-∮7.0mm
1900N/mm² ∮2.0mm-∮5.0mm
送线轮组数: 3组
转线角度: 0°-无限
平台升降高度:+50mm至-170mm
扭转头升降高度:+20mm至-100mm
外扭转升降高度:+20mm至-55mm
左右移动范围: 左80mm 右40mm
送线整体前后移动范围: 前300mm 后100mm
CNC固定轴数:10轴
1.电机功率(kw):外扭转电机功率 |
2.0KW |
|||
2.电机功率(kw):平台升降 3.电机功率(kw):外扭升降(7/8轴无此功能) 4.电机功率(kw):左右移动 (7轴无此功能) 5.电机功率(kw):前后移动 (7/8/9轴无此功能)
|
1.0KW 1.5KW 2.0KW 4.5KW
|
|||
6.电机功率(kw):内扭转 |
2.0KW |
|||
7.电机功率(kw):整体升降 |
2.0KW |
|||
8.电机功率(kw):送线 |
4.5KW |
|||
9.电机功率(kw):转线 |
2.7KW |
|||
10.电机功率(kw):切刀 |
2.0KW |
|||
总功率 (KW) |
24.2KW |
|||
Zui大送线速度:(米/分钟) |
40米 |
|||
送线精度:(毫米) |
0.1± |
|||
可支持程序数量 |
10000 |
|||
界面语言 |
中/英 |
|||
接入电压 |
380V |
|||
机器运行电压 |
220V |
|||
自动送线架电机功率:(千瓦) |
3.8KW |
|||
电容量 (KVA) |
30 KVA |
|||
机器重量:(千克) |
3100KG |
|||
机器尺寸:(长*宽*高)(米) |
3.5M*1.7M*1.4M |
|||
自动送线架Zui大承重:(千克) |
500 |
|||
自动送线架圆盘直径:(米) |
1.2M |
|||
自动送线架重量:(千克) |
500KG |
|||
自动送线架尺寸:(长*宽*高)(米) |
1.2M*1.2M*1.6M |
|||
调直轮数 |
18个 |
|||
丝杆导轨 |
台湾上银 |
|||
控制系统 |
控制屏 |
|||
系统控制板 |
||||
格式编程 |
||||
|
CNC线成型zhuan用系统 |
产品特点:
1、外扭转头可单独升降。(优点:加工时内扭转可以不升降,外扭转单独升降左右加工,线材可以不用退出弯线槽内。内扭转可以做双层弯线槽或弯线钉。更快更稳定)
2、扭转头整体可左右偏移。(优点:内扭转可偏心加工,可加工扭簧等。可使用的R角更多更灵活)
3、送线箱可前后移动。 (优点:加工时,送线箱永远不需要退线。让线材不需要2次经过直线机构。使线材更稳定。并且加工长零件时,送线箱后移有更大的空间。短产品时前移,打产品更快更稳定)
4、切刀可前后移动 (优点:切刀可前后移动,加工短产品时更快更稳定,加工长产品时退到后面有更大的让位空间,不至于让产品碰到切刀)
5、转线可360°无限转。(优点:外置电机不会拉断电机及感应器线、方便加工转线>360〫复杂产品、及调机快速方便)
6、采用新型电脑。(优点:更容易操作,更方便更快捷)

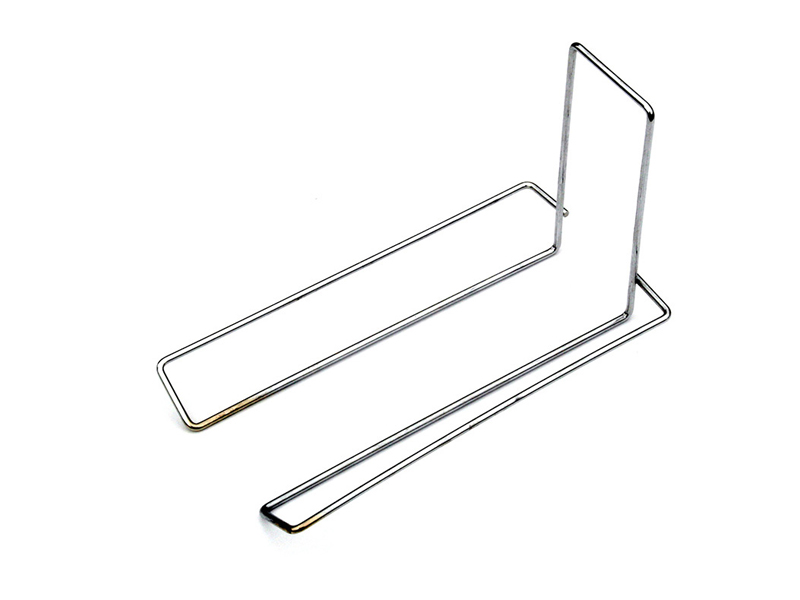

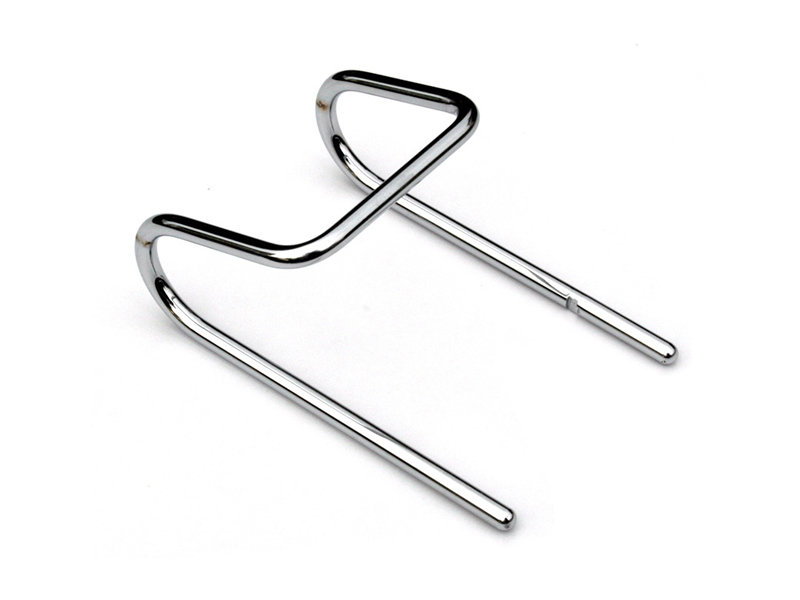

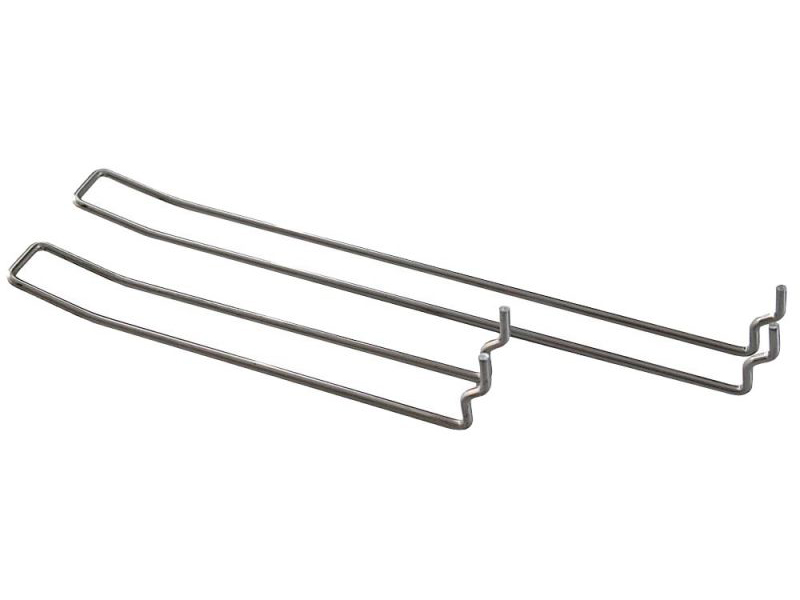

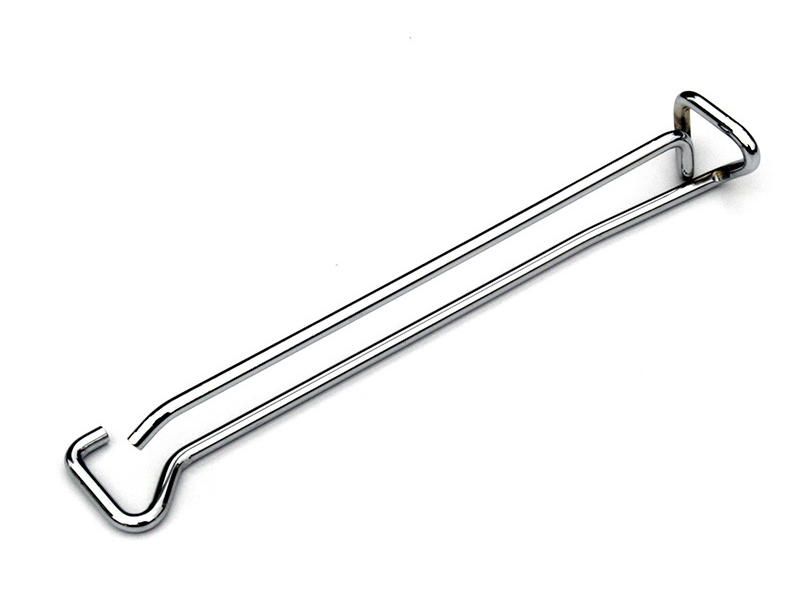

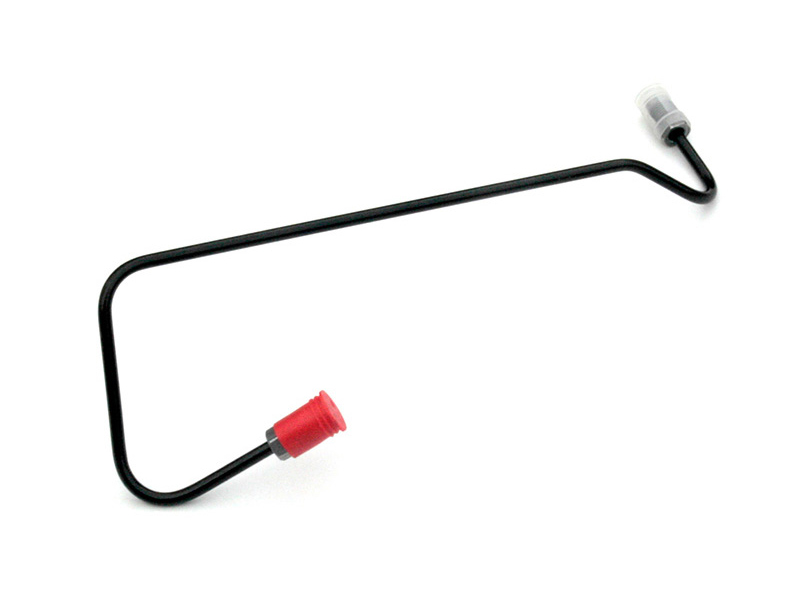

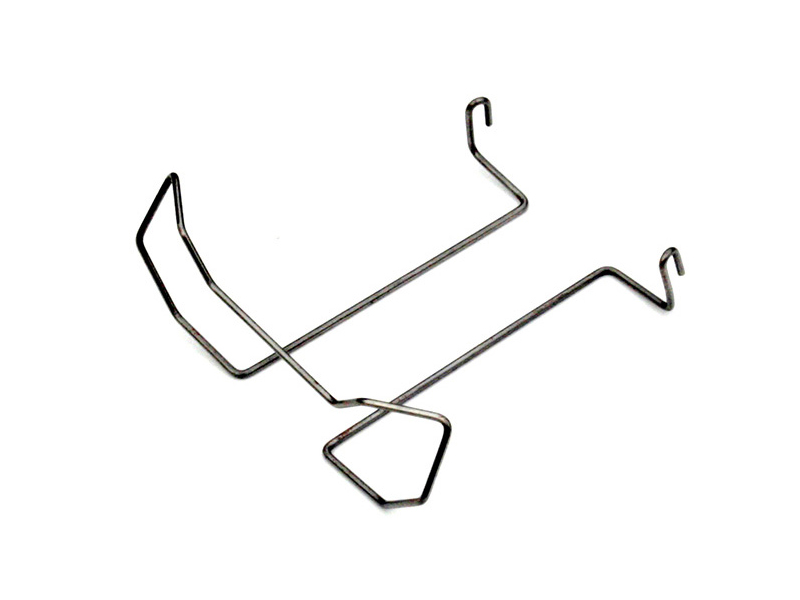

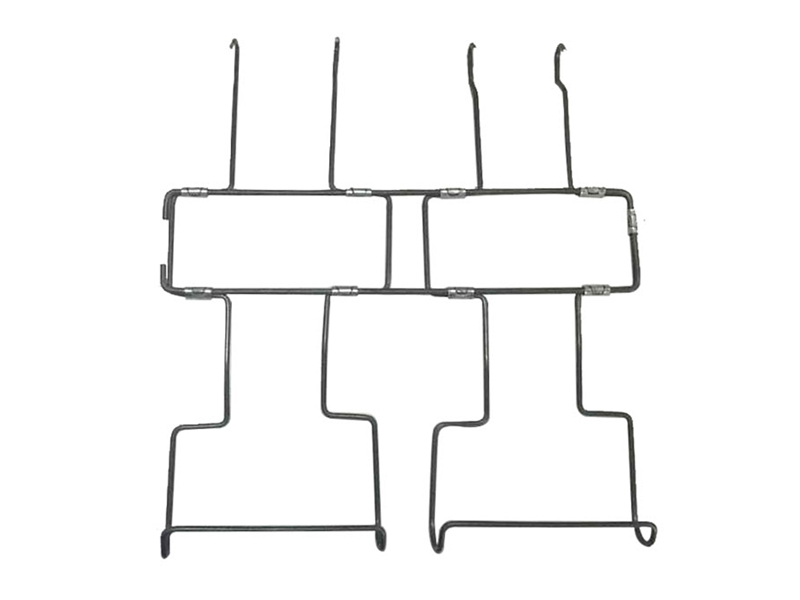

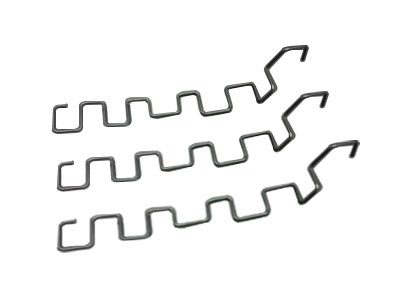

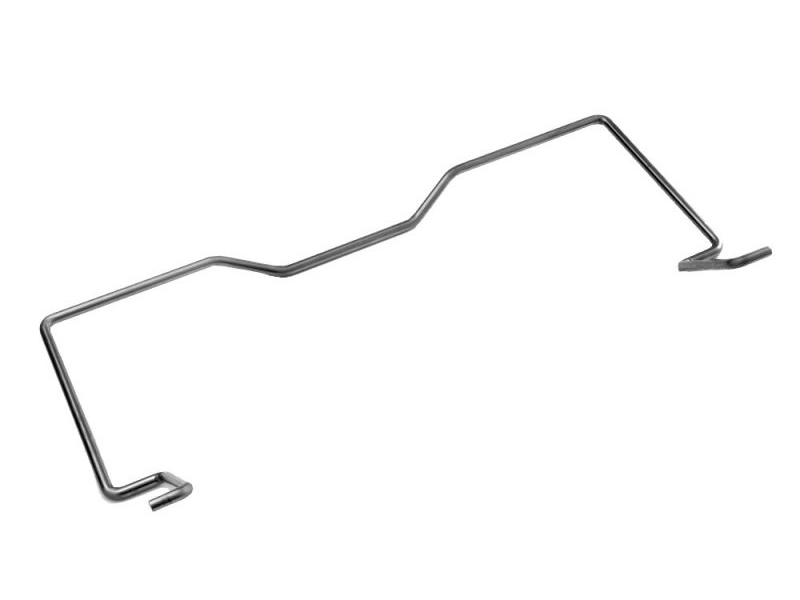

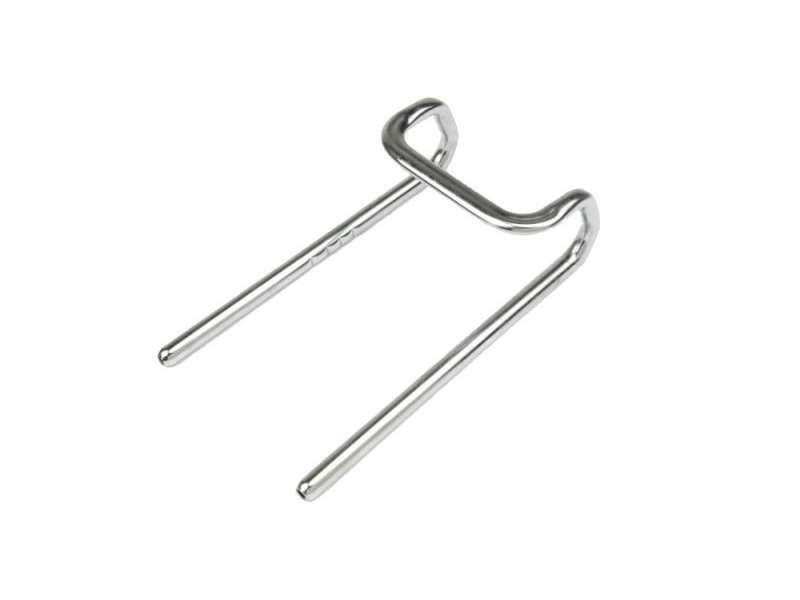

生产样品:
