产品参数:
型号:AOG-130-11A线材折弯机
加工线径:600N/mm² ∮7.0mm-∮13.0mm
1900N/mm² ∮7.0mm-∮10.0mm
送线轮组数: 4组
转线角度: 0°-无限
平台升降高度:+25mm至-120mm
扭转头升降高度:+25mm至-180mm
切线轴与折角头距离:305mm(固定)
折角头与机身距离:800mm(固定)
左右移动范围: 左80mm 右40mm
送线整体前后移动范围: 前300mm 后100mm
CNC固定轴数:11轴
机器尺寸:4.5M(长)*1.8M(宽)*1.7M(高)
整机重: 5.6T
产品特点:
NT130-11A型线材折弯机是采用四组送线轮送线,送线电机固定在底座上,减轻了送线箱重量,使转线更轻便、迅速,转线角度更稳定、精zhun。
扭转头铜套传动,比轴承传动出力更大更稳定。扭转头外圈整体可替换结构设计,不再因为以往机型外圈角度固定,导致折角干涉和降低效率。
1、外扭转头可单独升降。(优点:加工时内扭转可以不升降,外扭转单独升降左右加工,线材可以不用退出弯线槽内。内扭转可以做双层弯线槽或弯线钉。更快更稳定)
2、扭转头整体可左右偏移。(优点:内扭转可偏心加工,可加工扭簧等。可使用的R角更多更灵活)
3、送线箱可前后移动。 (优点:加工时,送线箱永远不需要退线。让线材不需要2次经过直线机构。使线材更稳定。并且加工长零件时,送线箱后移有更大的空间。短产品时前移,打产品更快更稳定)
4、切刀可前后移动 (优点:切刀可前后移动,加工短产品时更快更稳定,加工长产品时退到后面有更大的让位空间,不至于让产品碰到切刀)
5.整个机可以摆动(优点:加工复杂的产品时可以更好的避让阻挡位置,克服各类复杂产品)
6、采用新型台湾总线电脑。 (优点:更容易操作,更方便更快捷)

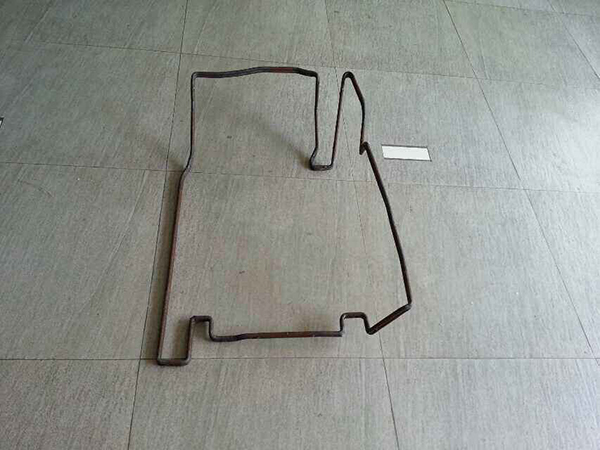

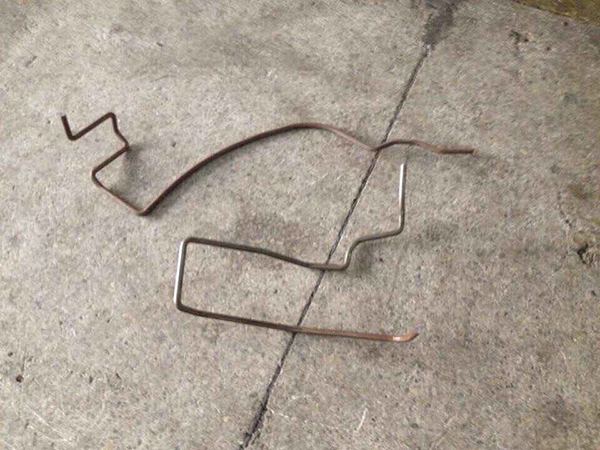

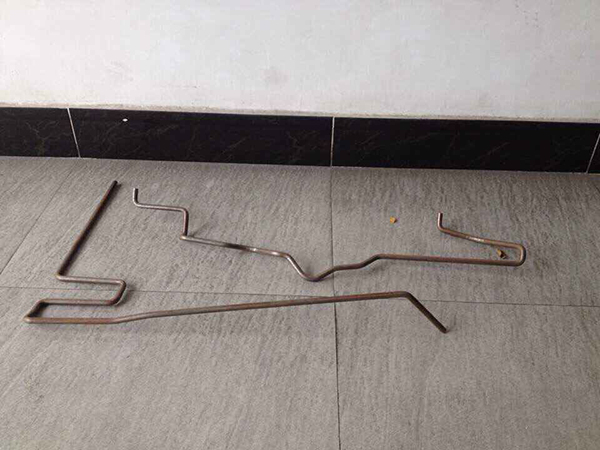

生产样品:

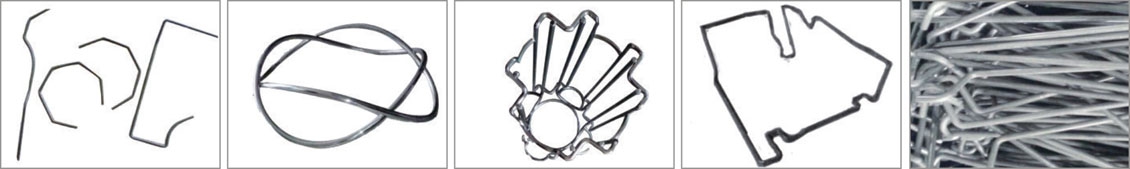

设备加工适用领域:
1、汽车工业领域;
如:汽车座椅嵌体,排气设备,传动杆等。
2、金属线头领域;
如:折弯线头,转线接头,悬挂弯头,阀门扣,建材成型等。
3、展示架及货架;
如:货架,购物手推车线性成型等。
4、家具及厨具领域;
如:烤箱网格,洗碟机篮筐等。
